Ağır hizmet ızgaraları, lojistik merkezleri, fabrikalar ve ağır sanayi tesislerinde forklift, kamyon veya ağır iş makinelerinin geçiş yaptığı alanlarda kullanılan, ultra yüksek taşıma kapasitesine sahip metal zemin sistemleridir. Standart platform ızgaralarından farklı olarak, daha kalın taşıyıcı lamalar ve özel kaynak teknikleriyle üretilen bu sistemler, 2026 endüstriyel güvenlik vizyonunda yapısal bütünlüğün korunması açısından kritik bir rol üstlenmektedir. Bu rehberde, ağır yük altındaki zeminlerin nasıl optimize edilmesi gerektiğini derinlemesine inceleyeceğiz.
Bölüm 01Ağır Hizmet Izgarası Nedir ve Neden Gereklidir?
Endüstriyel bir tesiste zemin tasarımı yapılırken en sık yapılan hata, tüm alanlarda standart tip platform ızgarası sistemlerinin yeterli olacağını varsaymaktır. Ancak ağır hizmet ızgaraları, isminden de anlaşılacağı üzere, tonajlı yüklerin dinamik ve statik etkilerine karşı koymak üzere tasarlanmış özel mühendislik ürünleridir. Bu ızgaralar, taşıyıcı lama kalınlıklarının 5 mm’den başlayıp 10-12 mm’ye kadar çıktığı, yüksekliklerin ise 100 mm ve üzerine ulaştığı konstrüksiyonlardır. Peki, bu seviyede bir mukavemet neden gereklidir? Cevap, metal yorgunluğunu önlemek ve zemin çökmesi riskini ortadan kaldırmaktır.
2026 yılı itibarıyla otonom araçların ve ağır tonajlı robotik taşıyıcıların fabrikalarda daha yaygın kullanılması, zemin üzerindeki stres noktalarının değişmesine neden olmuştur. Standart bir platform ızgarası yaya trafiği için mükemmel bir çözüm sunsa da, bir forkliftin ani fren yapması veya bir kamyonun aks yükü altında bu sistemler kalıcı deformasyona uğrayabilir. Ağır hizmet ızgaraları, bu yoğun baskıyı geniş bir yüzeye yayarak alt taşıyıcı konstrüksiyonun ömrünü uzatır. Ayrıca, açık gözenekli yapıları sayesinde drenaj kanallarının üzerinde kullanıldığında, sıvı tahliyesini engellemeden en ağır araçların geçişine izin verirler.
Özbaşkent Metal olarak ürettiğimiz ağır hizmet çözümleri, sadece metalin kalınlığına değil, aynı zamanda düğüm noktalarındaki kaynak kalitesine de odaklanır. Tam otomatik makinelerde gerçekleştirilen elektro-füzyon kaynak yöntemi, lamaların tek bir gövde gibi hareket etmesini sağlayarak burulma direncini artırır. Bu özellik, özellikle dönemeçli yollarda ve manevra alanlarında ızgaranın yerinden oynamasını veya ses yapmasını engeller.
Bölüm 022026 Yük Hesaplama Standartları ve EN 124 Uyumu
Mühendislik projelerinde bir ızgaranın dayanıklılığı “tahminlere” değil, uluslararası geçerliliği olan standartlara dayanmalıdır. 2026 yılında ağır hizmet ızgaraları için temel referans noktası EN 124 ve EN 1433 standartlarıdır. Bu standartlar, zemin elemanlarını A15’ten (yaya trafiği) F900’e (havalimanları gibi aşırı yük bölgeleri) kadar çeşitli sınıflara ayırır. Endüstriyel tesisler için genellikle D400 ve E600 sınıfları, ağır araç trafiği için ideal kabul edilir. Yük hesaplaması yapılırken sadece aracın toplam ağırlığı değil, aks başına düşen tekerlek yükü ve tekerleğin temas alanı (basınç yüzeyi) hesaplamaya dahil edilmelidir.
Bir ağır hizmet ızgarası tasarımı, projenin statik gereksinimlerine göre şekillenir. Örneğin, 10 tonluk bir forkliftin geçeceği bir kanalda, ızgaranın açıklığı (span) ne kadar büyükse, taşıyıcı lama kesiti de o oranda artırılmalıdır. 2026 standartlarında, metalin esneme payı (deflection) L/200 oranının altında tutulmalıdır. Bu, ızgaranın yük altındayken gözle görülür bir esneme yapmamasını ve bu sayede üzerindeki araçların sarsıntısız ilerlemesini sağlar. Sarsıntısız geçiş, sadece zemin sağlığı için değil, araçların lastik ve mekanik aksamlarının korunması için de kritiktir.
- Statik Yük: Duran araçların veya depolanan paletlerin sürekli baskısı.
- Dinamik Yük: Hareket halindeki araçların oluşturduğu ivme ve darbe kuvveti.
- Noktasal Yük: Tekerleklerin temas ettiği dar alandaki yoğun basınç.
Bu hesaplamalar, ızgaranın hangi yönde döşeneceğini de belirler. Taşıyıcı lamalar her zaman iki mesnet (destek noktası) arasında kısa yönde konumlandırılmalıdır. Yanlış yönde döşenen bir ızgara, ne kadar kalın olursa olsun, kısa sürede bükülecektir. Bu nedenle, teknik şartname hazırlarken Özbaşkent Metal uzmanlarından yük tablosu desteği almak, projenin güvenliği için hayati önem taşır.
Bölüm 03Forklift ve Lojistik Alanları İçin Teknik Tasarım

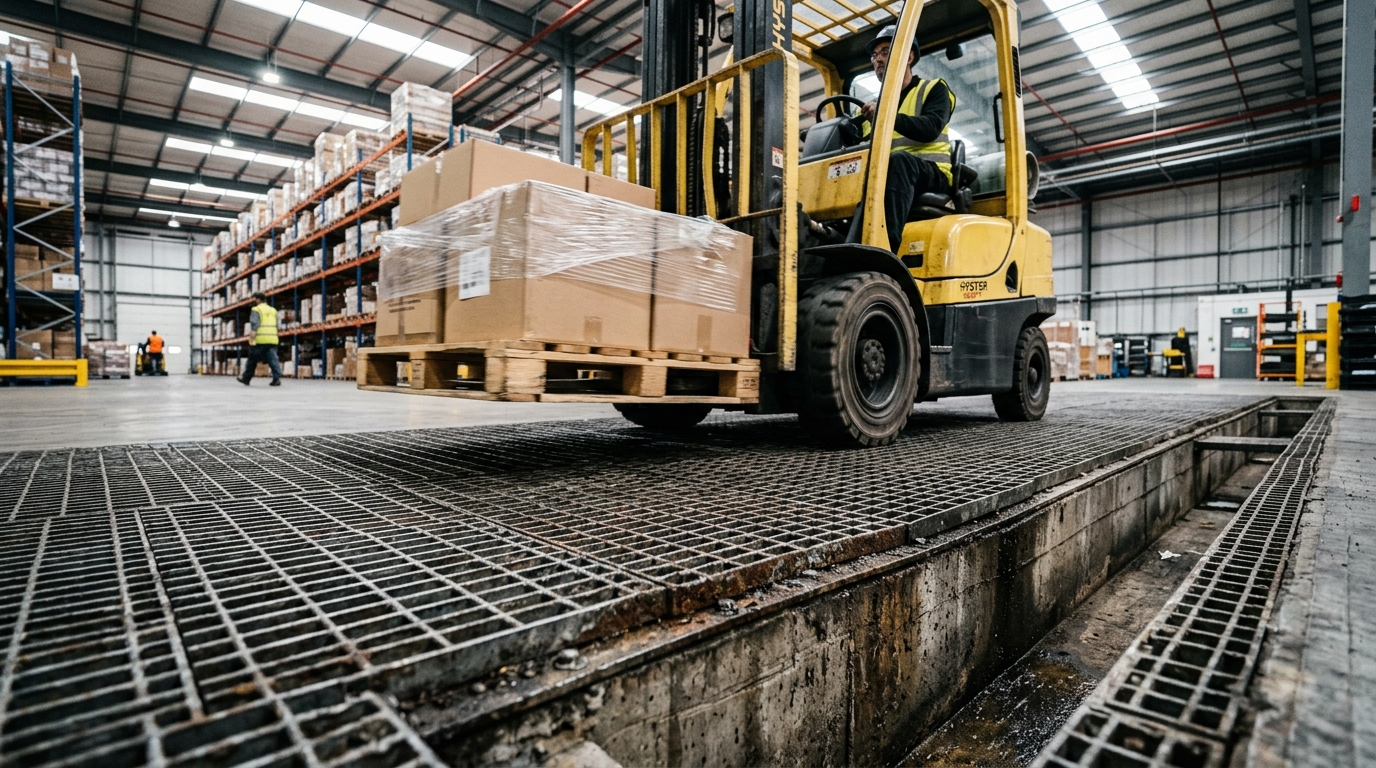

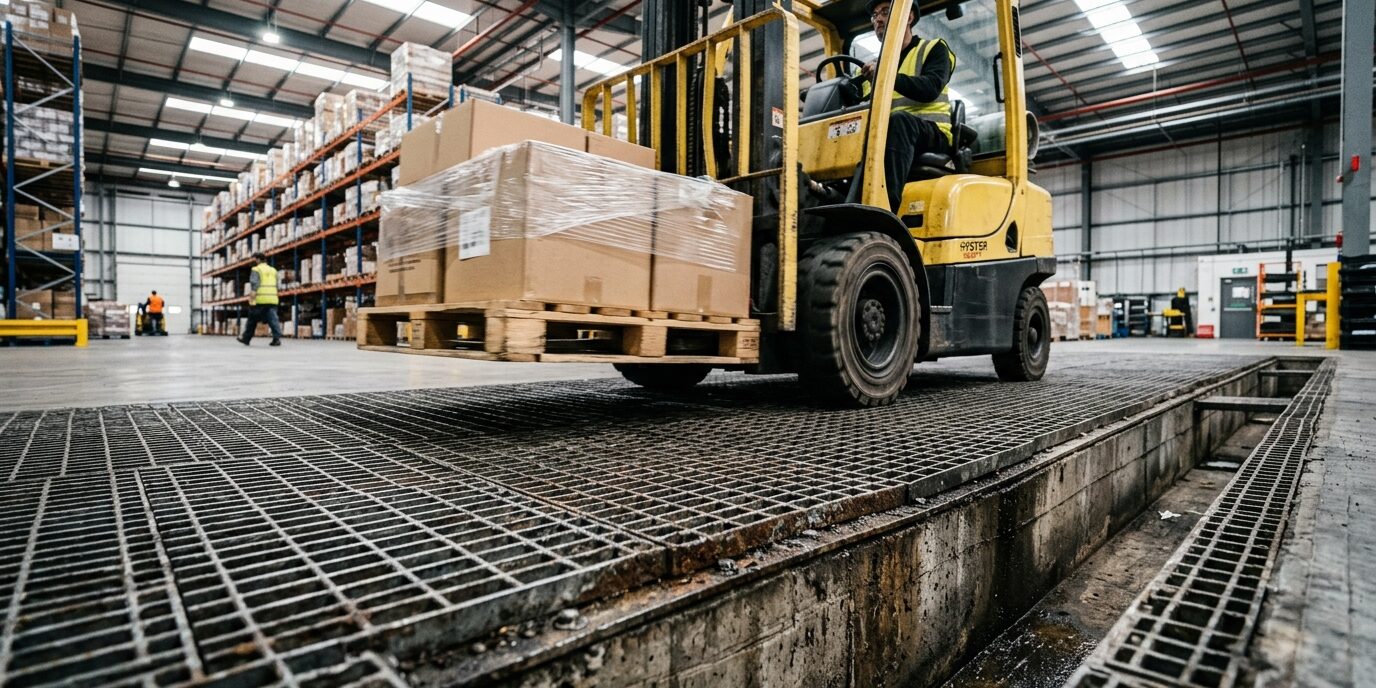

Lojistik merkezleri, ağır hizmet ızgaralarının en yoğun test edildiği alanlardır. Günde yüzlerce kez tekrarlanan forklift geçişleri, metal üzerinde ciddi bir aşınma ve darbe etkisi yaratır. Bu alanlar için tasarım yaparken, ızgaranın sadece yük taşıması değil, aynı zamanda operasyonel konfor sağlaması da beklenir. Örneğin, ızgara aralıklarının (göz aralığı) çok geniş olması, forklift tekerleklerinin titreşim yapmasına ve taşınan yüklerin dengesinin bozulmasına yol açabilir. 2026 tasarım trendleri, daha sık göz aralıklarına sahip “konfor tipi” ağır hizmet ızgaralarına yönelmektedir.
Güvenlik açısından bakıldığında, ızgara yüzeyinin kaydırmazlık özelliği de unutulmamalıdır. Yağlı veya ıslak zeminlerde ağır bir iş makinesinin manevra yapabilmesi için ızgaraların üst yüzeyi tırtıklı (serrated) yapıda üretilebilir. Bu yapı, tekerlek ile metal arasındaki sürtünmeyi artırarak kazaların önüne geçer. Lojistik alanlarında kullanılan ızgaralar genellikle kanal kapatma veya rampa geçişlerinde tercih edildiği için, ızgaraların çerçevelenmesi (kerteleme) de büyük önem taşır. Çerçeve, ızgaranın uç kısımlarındaki lamaların sabit kalmasını sağlayarak yükün eşit dağılmasına yardımcı olur.
Özellikle depo girişlerindeki endüstriyel yürüme yolları ile araç yollarının kesiştiği noktalarda, geçişlerin sorunsuz olması için ızgara yüksekliklerinin beton seviyesiyle birebir örtüşmesi gerekir. Bunun için endüstriyel yürüme yolları tasarım rehberi prensiplerine uygun olarak, ızgara yataklarının (köşebent çerçevelerin) montaj öncesinde hassas bir şekilde yerleştirilmesi önerilir. Bu bütünsel yaklaşım, tesis içindeki hem yaya hem de araç trafiğini maksimum güvenlik seviyesine taşır.
Bölüm 04Malzeme Mukavemeti ve Sıcak Daldırma Galvaniz Avantajı
Ağır hizmet ızgarasının ömrünü belirleyen iki ana faktör vardır: Çelik alaşımının kalitesi ve yüzey kaplaması. Bu sistemlerde genellikle ST37 veya daha yüksek mukavemetli ST52 kalite çelikler tercih edilir. Ancak metal, doğası gereği dış etkenlere karşı hassastır. Endüstriyel ortamlardaki kimyasallar, nem ve ağır yüklerin yarattığı mikro çatlaklar, korozyonun (paslanmanın) başlaması için uygun ortam sağlar. Korozyona uğrayan bir metalin taşıma kapasitesi hızla düşer, bu da ağır yük altında ani kırılmalara yol açabilir.
Bu riskin önüne geçmek için 2026 standartları, ağır hizmet ızgaralarının mutlaka sıcak daldırma galvaniz (SDG) yöntemiyle kaplanmasını şart koşar. Sıcak daldırma galvaniz kaplama, metalin ergimiş çinko banyosuna daldırılarak tüm yüzeylerinin, delik içlerinin ve kaynak noktalarının koruyucu bir tabakayla sarılması işlemidir. Bu kaplama, metal ile atmosfer arasında fiziksel bir bariyer oluşturmakla kalmaz, aynı zamanda katodik koruma sağlayarak metalin içten içe çürümesini engeller.
Ağır araçların geçtiği ızgaralarda boya gibi yüzeysel kaplamalar, tekerlek sürtünmesi nedeniyle çok kısa sürede aşınır. Ancak galvaniz, çelikle metalurjik bir bağ kurduğu için aşınmaya karşı son derece dirençlidir. Özbaşkent Metal bünyesinde gerçekleştirilen galvaniz işlemleri, ağır hizmet ızgaralarının en zorlu dış ortam koşullarında bile 20-30 yıl boyunca bakım gerektirmeden hizmet vermesini sağlar. Bu, uzun vadede işletme maliyetlerini düşüren ve tesis güvenliğini garanti altına alan en önemli yatırımdır.
Bölüm 05Zemin Güvenliğinde Montaj ve Bakım Stratejileri
En kaliteli ağır hizmet ızgarasını üretmek kadar, bu ızgarayı doğru şekilde monte etmek de kritiktir. Ağır yük trafiği olan alanlarda ızgaraların yerinden oynaması, hem gürültü kirliliğine hem de ciddi kaza risklerine davetiye çıkarır. Montaj sırasında ızgaraların, beton içine gömülmüş L tipi köşebent çerçevelere (npu veya köşebent yataklar) tam olarak oturması sağlanmalıdır. Eğer çerçeve ile ızgara arasında boşluk kalırsa, her araç geçişinde oluşan darbe etkisi, ızgaranın kaynak noktalarını ve beton yatağı zayıflatacaktır.
2026 bakım protokolleri, ağır hizmet ızgaralarının periyodik olarak kontrol edilmesini önerir. Bu kontrollerde şunlara dikkat edilmelidir:
- Sabitleme Elemanları: Izgaraları şasiye bağlayan klipslerin veya cıvataların gevşeyip gevşemediği kontrol edilmelidir. Ağır titreşim altında cıvatalar zamanla gevşeme yapabilir.
- Deformasyon Gözlemi: Taşıyıcı lamalarda herhangi bir bükülme veya bel verme olup olmadığı incelenmelidir.
- Kaynak Noktaları: Dinamik yükler nedeniyle kaynaklarda çatlak oluşup oluşmadığı gözlemlenmelidir.
Özellikle merdiven ve basamak sistemleri ile entegre çalışan platformlarda, geçiş noktalarındaki ızgaraların stabilizasyonu iki kat daha önemlidir. Zemin güvenliği bir bütündür ve her eleman birbiriyle uyum içinde çalışmalıdır. Doğru seçilmiş, galvanizlenmiş ve profesyonelce monte edilmiş bir ağır hizmet ızgarası, tesisinizin operasyonel kalbini koruyan sessiz bir kahramandır.
| Yük Sınıfı | Uygulama Alanı | Önerilen Lama Kesiti (mm) |
|---|---|---|
| C250 (25 Ton) | Otoparklar ve Kaldırımlar | 40×5 – 50×5 |
| D400 (40 Ton) | Forklift Yolları, Sevkiyat Alanları | 60×5 – 80×8 |
| E600 (60 Ton) | Lojistik Sahalar, Ağır Sanayi | 100×8 – 120×10 |
SSSSıkça Sorulan Sorular
Ağır hizmet ızgarası ile standart ızgara arasındaki fark nedir?
Temel fark taşıma kapasitesidir. Standart ızgaralar genellikle 2-3 mm kalınlığında lamalarla yaya trafiği için üretilirken, ağır hizmet ızgaraları 5-12 mm kalınlığında lamalar ve daha yüksek profil boylarıyla forklift veya kamyon gibi tonajlı araçların geçişine uygun olarak tasarlanır.
Ağır hizmet ızgaralarında hangi kaplama yöntemi en iyisidir?
Endüstriyel standartlara göre en güvenilir yöntem sıcak daldırma galvaniz kaplamadır. Bu yöntem, metalin korozyona karşı tam korunmasını sağlar ve ağır araç trafiğinin neden olduğu aşınmalara karşı boyaya göre çok daha uzun ömürlü ve dayanıklıdır.
Izgara seçerken forkliftin toplam ağırlığı yeterli bir veri midir?
Hayır, yeterli değildir. En sağlıklı hesaplama için aracın aks yükü ve tekerlek tipi (lastik dolgu veya havalı) bilinmelidir. Küçük tekerlekli forkliftler, yükü daha dar bir alana (noktasal yük) ilettikleri için ızgara üzerinde daha fazla stres oluştururlar.
Yazıyı Toparlayalım
Sonuç olarak, ağır hizmet ızgaraları sadece birer metal parça değil, tesis güvenliğinin ve operasyonel verimliliğin temel taşıdır. 2026 endüstriyel standartlarına uygun seçim yapmak, metal yorgunluğunu önler ve gelecekteki bakım maliyetlerini minimize eder. Özbaşkent Metal’in uzmanlığıyla projelendirilen ağır hizmet çözümleri hakkında detaylı bilgi almak ve teknik yük hesaplamaları yaptırmak için bizimle iletişime geçebilirsiniz.
